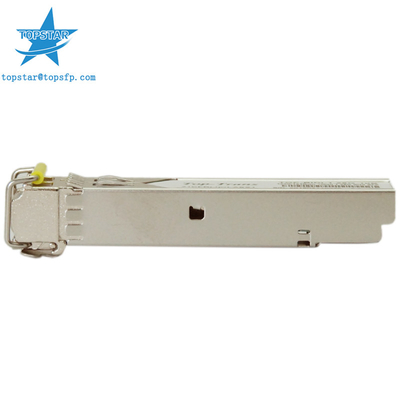

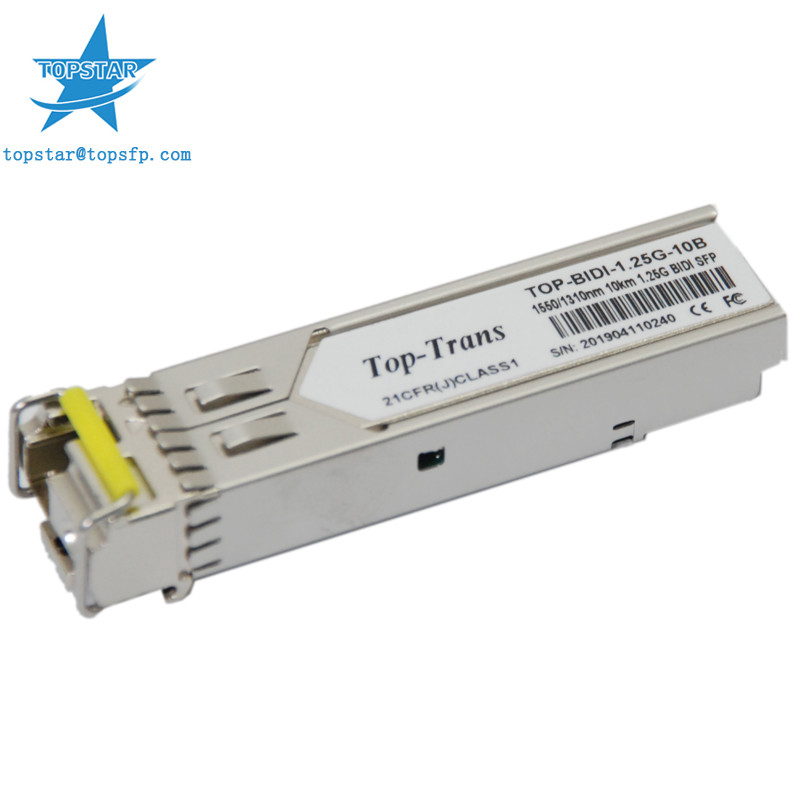

10Km 1,25 модулей многорежимного волокна приемопередатчика 1550nm 1310nm g SFP

1.25G оптически модуль SFP волокна режима 1550/1310nm приемопередатчика 10Km Multi





Оптически модуль 10Km 1550/1310nm Fetures:





До каналов передачи данных 1.25Gb/s



Передатчик лазера FP для TOP-BIDI-1.25G-10AD/BD



Передатчик лазера DFB для TOP-BIDI-1.25G-10AD/BD



Фотодетектор PIN



До 10km на 9/125μm SMF



Горяч-pluggable след ноги SFP



Тип pluggable оптически интерфейс BIDI LC/UPC



Диссипация низкой мощности



Приложение металла, для более низкого EMI



RoHS уступчивое и неэтилированное



Одиночное электропитание +3.3V



Интерфейс цифров поддержки диагностический контролируя



Уступчивый с SFF-8472



Реклама рабочей температуры случая: 0°C к +70°C удлинило: -10°C к +80°C промышленному: -40°C к +85°C







ПРИМЕНЕНИЯ





Переключатель для того чтобы переключить интерфейс



Быстрые локальные сети



Переключенные задние плоские применения



Интерфейс маршрутизатора/сервера



Другие оптически связи





СТАНДАРТ





SFP+ MSA уступчивое



SFF-8472 возвращение 9,5 уступчивое



IEEE802.3-2005 уступчивое



Telcordia GR-468-CORE уступчивое



Часть 15 FCC 47 CFR, класс b уступчивый











Тип волокна	SMF
Промышленная температура	-40°C к +85°C
Электропитание	3.3V
Расстояние	10Km
Форм-фактор	SFP
Длина волны	1310/1550 nm
Сертификат	CE
Оптически коэффициент вымирания	9dB
Выдвинутая температура	-10°C к +80°C







Приемопередатчики 1310&1550 SFP 1.25G 10KM оптически конструированы для оптически интерфейсов для передач данных с одиночным режимом



волокно (SMF). Дизайны приемопередатчика оптимизированы для высокой эффективности и рентабельный для того чтобы поставить клиентов самое лучшее



решения для применений телекоммуникаций.









Приемопередатчики 1310&1550 SFP 1.25G 10KM поддерживают двухпрободный серийный комуникационный протокол как определено в SFP MSA. Оно



очень близко связанный с E2PROM определенным в стандарте GBIC, с такими же электротехническими условиями.



Стандартный ID SFP серийный обеспечивает доступ к данным по которые описывают возможности приемопередатчика, стандарту идентификации



интерфейсы, изготовитель, и другая информация.



Дополнительно, приемопередатчики 1310&1550 SFP 1.25G 10KM обеспечивают уникальный увеличенный цифровой диагностический контролируя интерфейс,



что позволяет доступу в реальном времени к параметрам прибора работая как температура приемопередатчика, переданный ток смещения лазера,



оптически сила, получила оптически силу и подачу напряжения приемопередатчика. Она также определяет изощренную систему сигнала тревоги и



предупреждающие флаги, который предупреждает пользователей когда определенные работая параметры внешни нормального диапазона фабрики установленного.



SFP MSA определяет распределение памяти 256 байт в E2PROM которое доступно над двухпрободным последовательным интерфейсом на адресе 8bit



1010000X (A0h). Цифровой диагностический контролируя интерфейс использует 8 сдержанный адрес 1010001X (A2h), поэтому первоначально



определенное серийное распределение памяти ID остается неизменно. Интерфейс идентичен к, и таким образом полно назад - совместим с обоими



спецификация GBIC и согласование источника SFP Multi.



Работать и данные по диагностик проконтролированы и сообщены регулятором приемопередатчика диагностик цифров (DDTC)



внутри приемопередатчика, который получать доступ к через двухпрободный последовательный интерфейс. Когда серийный протокол активирован, серийные часы



сигнал (SCL, Mod Def 1) произведен хозяином. Положительные данные по часов края в приемопередатчик SFP в те этапы



E2PROM которые не защищены от записи. Данные по часов отрицательного края от приемопередатчика SFP. Сигнал серийных данных



(SDA, Mod Def 2) двухнаправленно для серийной передачи данных. Хозяин использует SDA совместно с SCL для того чтобы отметить начало и конец



серийной активации протокола. Памяти организованы как серия 8-разрядных слов данных которым можно обратиться к индивидуально или



последовательно.



Диагностики цифров для TOP-BIDI-1.25G-10AD/BD внутренне откалибрированы по умолчанию.
