Подробная информация о продукте:
|
| Скорость передачи данных: | 10 г | Температура: | -5°C к 70°C |
|---|---|---|---|
| Разъем: | ЛК | Приложения: | 10G Ethernet |
| Источник питания: | 3,3 В | Расстояние: | 10 км |
| Номер модели: | FTLX1471D3BCL | Длина волны: | 1310 nm |

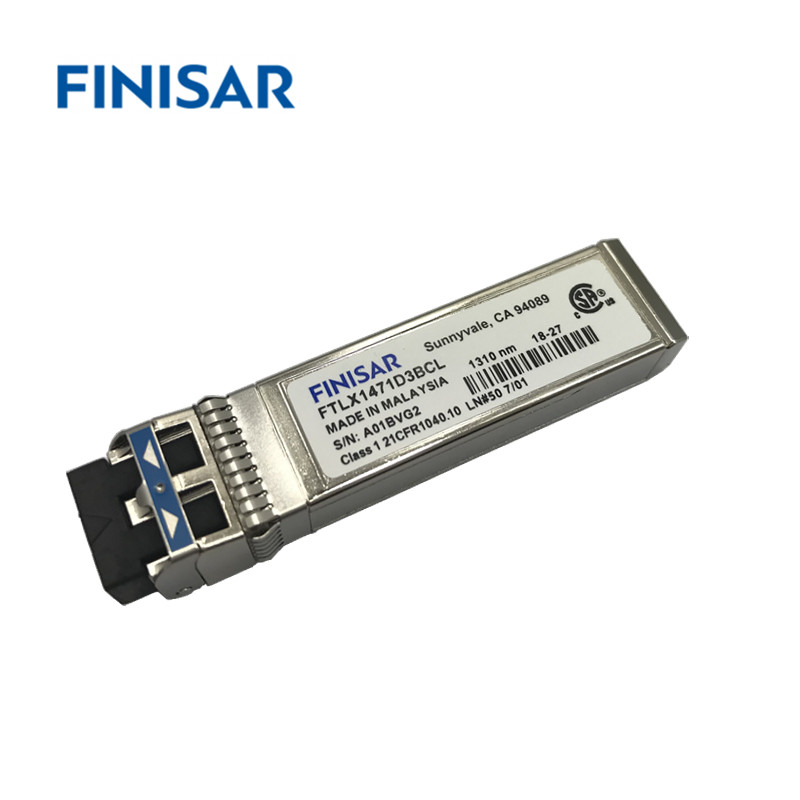

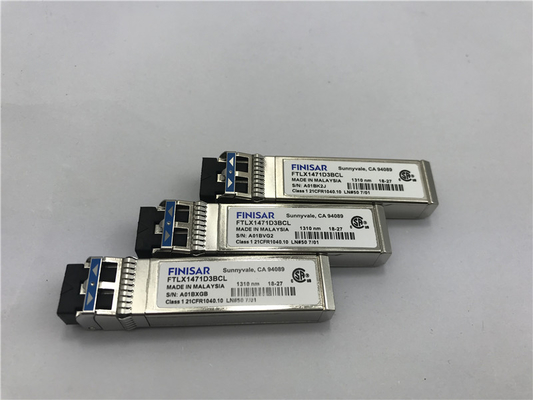

Модули Finisar FTLX1471D3BCL, трансивер 10G, 10 км, 1310 нм, SFP Fiber
FTLX1471D3BCL Оптический Модуль Особенности:
Горячеподключаемый форм-фактор SFP+
• Поддерживает скорость передачи данных от 9,95 до 10,5 Гбит/с*
• Потребляемая мощность < 1 Вт
• Соответствие RoHS-6 (без свинца)
• Диапазон рабочих температур от -5°C до 70°C
• Однополярное питание 3,3 В
• Максимальная длина линии 10 км
• Неохлаждаемый лазер DFB 1310 нм
• Электрический интерфейс с ограничением приемника
• Дуплексный разъем LC
• Встроенные функции цифровой диагностики
ПРИМЕНЕНИЕ
• 10GBASE-LR/LW 10G Ethernet
• 1200-SM-LL-L 10G Fibre Channel
Функции цифровой диагностики
Трансиверы Finisar FTLX1471D3BCL SFP+ поддерживают двусторонний последовательный протокол связи, определенный в SFP MSA1. Он
тесно связан с E2 PROM, определенным в стандарте GBIC, с теми же электрическими характеристиками. Стандартный
последовательный идентификатор SFP обеспечивает доступ к информации, описывающей возможности трансивера, стандартные интерфейсы,
производителя и другую информацию. Кроме того, трансиверы Finisar SFP+ предоставляют расширенный интерфейс цифрового мониторинга
диагностики, который обеспечивает доступ в реальном времени к рабочим параметрам устройства, таким как температура трансивера, ток смещения лазера,
передаваемая оптическая мощность, принимаемая оптическая мощность и напряжение питания трансивера. Он также определяет сложную систему сигналов тревоги
и предупреждений, которые уведомляют конечных пользователей, когда определенные рабочие параметры выходят за пределы установленного заводом нормального диапазона.
SFP MSA определяет карту памяти объемом 256 байт в E2 PROM, доступную через двусторонний последовательный интерфейс по 8-битному адресу
1010000X (A0h). Интерфейс цифрового мониторинга диагностики использует 8-битный адрес 1010001X (A2h), поэтому изначально
определенная карта памяти последовательного идентификатора остается неизменной. Интерфейс идентичен и, следовательно, полностью обратно совместим как
со спецификацией GBIC, так и с соглашением о множественных источниках SFP. Полный интерфейс описан в примечании к применению Finisar
AN2030: “Интерфейс цифровой диагностики для оптических трансиверов SFP”. Информация об эксплуатации и диагностике
отслеживается и сообщается контроллером цифровой диагностики трансивера (DDTC) внутри трансивера, к которому осуществляется доступ
через двусторонний последовательный интерфейс. Когда последовательный протокол активирован, сигнал последовательных часов (SCL, Mod Def 1) генерируется
хостом. Положительный фронт тактирует данные в трансивер SFP в те сегменты E2 PROM, которые не защищены от записи.
Отрицательный фронт тактирует данные из трансивера SFP. Сигнал последовательных данных (SDA, Mod Def 2) является двунаправленным для
последовательной передачи данных. Хост использует SDA совместно с SCL для обозначения начала и конца активации последовательного протокола.
Память организована как серия 8-битных слов данных, которые могут быть адресованы индивидуально или последовательно. Для получения дополнительной
информации, пожалуйста, обратитесь к документации SFP MSA1,5 и примечанию к применению Finisar AN-2030. Обратите внимание, что оценочная
плата FDB-1018 доступна с программным обеспечением Finisar ModDEMO, которое обеспечивает простое в использовании взаимодействие через двусторонний последовательный
интерфейс.
Finisar FTLX1471D3BCL Спецификация оптического трансивера 10G
| Тип волокна | SMF |
|
Разъем |
LC |
|
Рабочая температура |
-5°C до 70°C |
|
Расстояние |
10 км |
|
Скорость |
10G |
|
Напряжение питания |
3,3 В |
|
Применение |
10G Ethernet |
| Оптическое соотношение погасания | 3,5 дБ |
