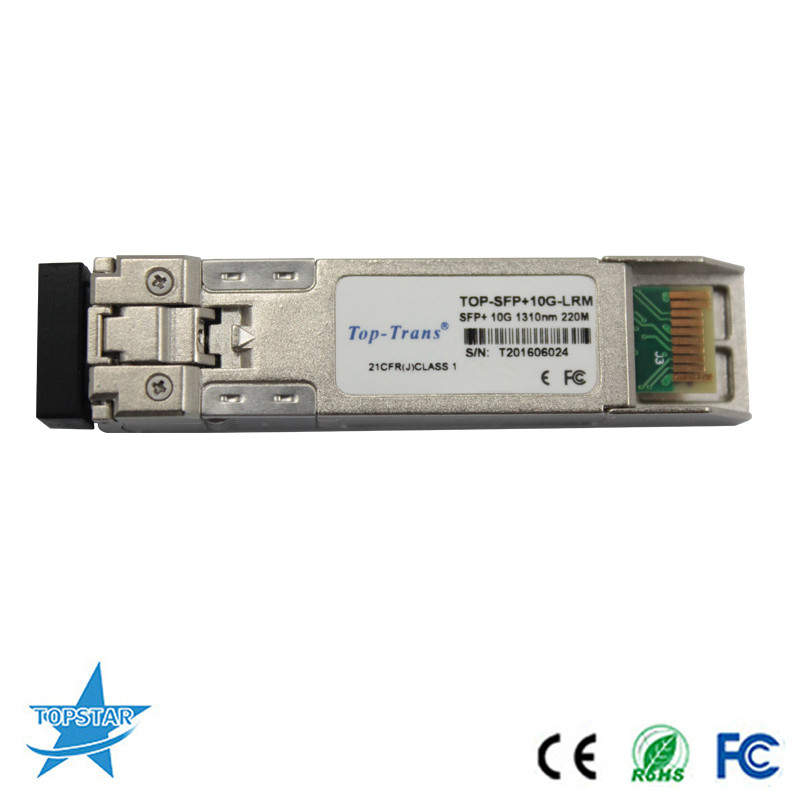

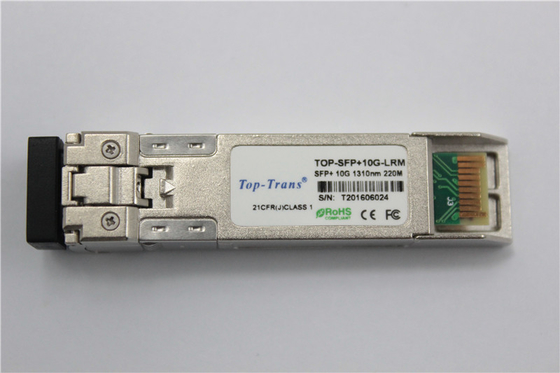

10G Оптический трансивер LRM 220M MMF 1310nm SFP+ Оптический модуль
10G 220м MMF Оптический модуль Особенности:
10Gb/с последовательный оптический интерфейс, соответствующий стандарту 802.3aq 10GBASE-LRM
1310nm DFB передатчик, PIN фотодетектор
Дуплексный LC разъем
Металлический корпус для снижения электромагнитных помех
Электрический интерфейс, соответствующий SFF-8431
Спецификации для 10 Gigabit “SFP+”
2-проводной интерфейс для спецификаций управления
Соответствует SFF 8472
Одиночное питание 3.3V
Передача по многомодовому волокну OM1 220M
Диапазон рабочих температур корпуса: -5°C до 70°C
ПРИМЕНЕНИЕ
10GBASE-LRM 10G Ethernet
СТАНДАРТ
Соответствует SFF-8472 SFP+ MSA.
Соответствует SFP+ SFF-8431 и SFF-8432.
Соответствует 802.3ae 10GBASE-LRM.
Соответствует RoHS
Функции цифровой диагностики
Трансиверы TOPSTAR TOP-SFP+-10G-LRM поддерживают 2-проводной протокол последовательной связи, определенный в SFP
MSA1.
Стандартный серийный идентификатор SFP обеспечивает доступ к информации, описывающей возможности трансивера,
стандартные интерфейсы, производителя и другую информацию.
Кроме того, трансиверы TOPSTAR SFP+ предоставляют уникальный расширенный интерфейс цифровой диагностики,
который обеспечивает доступ в реальном времени к рабочим параметрам устройства, таким как температура трансивера, ток смещения лазера,
передаваемая оптическая мощность, принимаемая оптическая мощность и напряжение питания трансивера. Он также определяет
сложную систему сигналов тревоги и предупреждения, которые оповещают конечных пользователей, когда определенные рабочие параметры
выходят за пределы установленного заводом нормального диапазона.
SFP MSA определяет карту памяти объемом 256 байт в EEPROM, доступную через 2-проводной последовательный интерфейс по
адресу 8 бит 1010000X (A0h). Интерфейс цифровой диагностики использует 8-битный адрес
1010001X (A2h), поэтому первоначально определенная карта памяти серийного идентификатора остается неизменной.
Информация об эксплуатации и диагностике отслеживается и сообщается контроллером цифровой диагностики трансивера
(DDTC) внутри трансивера, доступ к которому осуществляется через 2-проводной последовательный интерфейс. Когда последовательный
протокол активирован, сигнал последовательных часов (SCL, Mod Def 1) генерируется хостом. Положительный фронт тактирует
данные в трансивер SFP в те сегменты E2PROM, которые не защищены от записи. Отрицательный
фронт тактирует данные из трансивера SFP. Сигнал последовательных данных (SDA, Mod Def 2) является двунаправленным для последовательной
передачи данных. Хост использует SDA совместно с SCL для обозначения начала и конца активации последовательного протокола.
Память организована как серия 8-битных слов данных, которые могут быть адресованы индивидуально или последовательно
10G SFP+ 1310nm 220M Оптический модуль Спецификация
| Тип волокна |
MMF |
| Разъем |
LC |
| Лазеры |
EML |
|
Диапазон рабочих температур корпуса
|
-5°C до 70°C
|
|
Температура хранения
|
-40-+85
|
| Коэффициент экстинкции |
3.5 дБ |
| Сертификация |
CE |
| Одиночное питание |
3.3V |
FAQ
В1. Ваши оптические трансиверы оригинальные?
О1. Да, все наши оптические трансиверы гарантированно 100% оригинальные!
В2. Как вы гарантируете качество SFP?
О2. У нас есть профессиональное испытательное оборудование и команда контроля качества. Каждое устройство будет полностью протестировано с идеальной производительностью перед отправкой.
В3. Что вы будете делать, если я обнаружу, что у продукта есть какие-либо проблемы с качеством?
О3. Мы поддерживаем каждую продажу нашей гарантией возврата денег без риска! Вы можете покупать с уверенностью у компании, действующей добросовестно и обслуживающей своих клиентов более 10 лет! Наша мечта - построить известное предприятие со 100-летней историей!
В4. В чем преимущество вашей компании?
Отличные показатели с 12 годами непрерывного отсутствия серьезных проблем с качеством,
Более 20% ежегодный рост продаж за последние 12 лет.
На складе более 200 000 трансиверов в любое время для немедленной доставки
Гарантия: 3 года
В5. У вас есть совместимые?
О5. Да, у нас есть собственный бренд: Top-trans, включая 1X9, SFP, XFP, SFP+, BIDI всех видов спецификаций.
В6.С модулем какого бренда можно использовать ваш модуль?HP, Juniper, Intel, Avago, Finisar и т.д.
