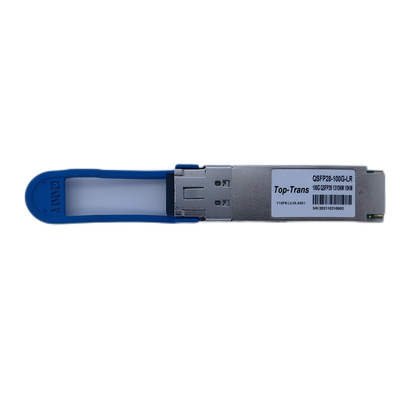

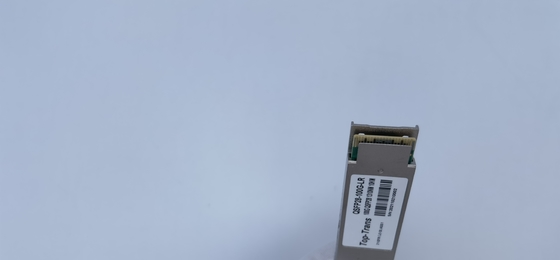

Arista QSFP28 100G PAM4 однолинейная ламбда-оптика 10KM SMF LC Duplex QSFP-100G-LR1

100G Single Lambda - это новая технология, разработанная для QSFP28 100G оптики группой MSA, предназначенная для сокращения высокой стоимости работы для операторов, использующих существующие 100G SR4, LR4, CWDM4 и PSM4..100G Single Lambda использует оптическую модуляцию PAM4 для соединения электрического сигнала 4*25G NRZ в 1*100G PAM4 Single lambda лазер с DSP-чипом коробки передач.Модуляция PAM4 с одной ламбдой значительно упрощает сложность mux/demux и интегрирует четыре 25G сигнала в 100G ссылку и сокращает дорогостоящие оптические компоненты.

100G Ламбда-оптика использует одну длину волны 1310nm и модуляцию PAM4 50GBaud, поэтому позволяет совместимость с той же QSFP-DD 400G-оптикой.QSFP-DD PLR4 Оптика использует 4 параллельных ссылки 1310NM 100G PAM4 50GBaud оптического сигнала, может подключаться к четырем 100G-LR Single lambda QSFP28 100G Optics с кабелями Breakout и обеспечивать плавный переход от 100G к 400G.

Совместимые с Arista QSFP28 100G LR1 передатчики могут быть подключены к любому порту Arista 100G QSFP. Интерфейс электрического разъема 4 * 25G NRZ,то же самое, что и все существующие устаревшие модули QSFP28 100GНо, в отличие от 100G LR4 mux/demux 4 * 25G NRZ оптический сигнал в одном волокне, the QSFP28 100G LR1 Transceivers uses a gearbox chip to convert the 4 * 25G NRZ electrical signals into a 1 * 100G PAM4 optical signal and couples into the single wavelength laser (or "lambda") for transmissionИз-за различной оптической модуляции модули QSFP28 100G LR1 не будут взаимодействовать с устаревшим модулем 100G LR4.

Оптика Top-Trans QSFP28 100G PAM4 LR1 использует один ламбда-сигнал 50GBaud на центральной длине волны 1310 нм и поддерживает длины ссылок до 10 км через одномодное волокно G.652.Оптика Top-Trans QSFP28 100G PAM4 LR1 использует оптическую модуляцию PAM4 и FEC и полностью соответствует MSA QSFP28 100GBASE-LR Single Lambda. The QSFP28 100G PAM4 LR1 optics can extend the fiber link to interconnect nearby infrastructure within 10km and be ideal for the interconnect of spine to core or spine/spine or DCI etc for campus & data center network.

Ключевые характеристики QSFP28

• Соответствует требованиям QSFP28 MSA

• Поддержка Baud RATE 53,125Gbps

• 100G Ламбда 100GBASE-LR

• До 10 км передачи на одномодных волокнах (SMF) с FEC

• Температура рабочего корпуса:0 - 70 °C

• Модуляция PAM4, электрический сигнал 4x25G PAM4 к лазеру 1x100G PAM4

• Единое питание +3,3 В, максимальное потребление энергии 4,5 Вт

• Температура рабочего корпуса: 0~70C

• Соответствует требованиям RoHS

• Взаимосоединение с оптикой PAM4 400GBASE-PLR4 через кабель MTP/MPO Breakout

- Что?

ПрименениеОС QSFP28

• 100GBASE-LR Ethernet - Что?

• 400GBASE-PLR4 до 4 параллельно 100GBASE-LR

- Что?

- Что?Совместимая платформаОС QSFP28

Arista 7050X3, 7050X4, 7358X4, 7060X, 7260X, 7130, 7170, 7280R, 7280R3, 7300X, 7388X5, 7368X4, 7500R, 7500R3, 7800R3

ПараметрыОС QSFP28

Частые вопросыОС QSFP28

• Нам нужно разделить порты с 400G на 4x100G. Что вы можете предоставить?

- Что?

Для 400G до 4 * 100G, мы предлагаем прорывные волоконные линии длины для DR-500M, FR-2KM, LR-10KM

QSFPDD-400G-PLR4 с 4 * QSFP28-100G-LR1

QSFPDD-400G-FR4 с 4 * QSFP28-100G-FR1

QSFPDD-400-DR4 с 4 * QSFP28-100G-DR1

Через 8 ядер MTP/MPO до 4 из 2 ядер LC Duplex Breakout Cable

• Могу ли я использовать ваш модуль QSFP28 в коммутаторах CE16800?

- Что?
Да, совместимость брендов - это самое популярное требование наших прошлых клиентов.
Наши оптики гарантируют работу на переключателях Brand Cloud Engine.

- Что?

• Может ли ваша оптика взаимодействовать с QSFP28 LR4?

- Что?

Нет, их оптическая модуляция отличается, когда LR4 использует 4 * 25G NRZ но этот LR1 использует 1 * 100G PAM4

• Что, если я обнаружу, что ваша оптика не удовлетворяет потребности нашего волоконного соединения, произойдет критическая потеря сигнала?

- Что?

Наша оптика изготавливается с использованием свежих новых компонентов через строгий контроль QC над параметрами и испытаниями производительности, на детекторе ошибок и диаграмме глаз.

Если какие-либо дефекты качества произойдут в рамках гарантии, мы организуем замену / ремонт службы немедленно
