СТАРШИЙ 40GBASE и 100G BiDi оптически приемопередатчика Cisco QSFP-40 QSFP28 10-3317-01

Cisco QSFP-40/100-SRBD 10-3317-01 приемопередатчик старшего-BiDi 40GBASE и 100G QSFP28

Обзор приемопередатчика Cisco QSFP-40/100-SRBD

Движение центра данных продолжается вырасти, управленный повышениями деятельности при сервера, плотности применения на виртуализированных серверах, и требования для серверов связей между низко-латентности восток-запад. Когда был выпущен популярный приемопередатчик QSFP+ 40Gb двухнаправленный (BiDi), он позволил операторы центра данных, в первый раз, модернизировать 10Gb до 40Gb без потребности заменить инфраструктуру кабеля волокна. Двойн-тариф BiDi следующего поколени, который имеет и режимы работы 40Gb и 100Gb, предлагает такие же преимущества и больше.

Cisco QSFP приемопередатчик BiDi двойн-тарифа 40/100 Gb может действовать как 40Gb BiDi, соответствующ своей достигаемости 100m и 150m над многорежимным волокном OM3 и OM4, соответственно. В режиме 100Gb, достигаемость BiDi двойн-тарифа 70m и 100m на OM3 и OM4, соответственно. В обоих режимах, спички достигаемости BiDi свои двойники SR4.

Как одиночный приемопередатчик с режимом эти 2 деятельности, двойн-тариф BiDi Cisco позволяет операторы центра данных повторно использовать их существующую двухшпиндельную LC-connectorized инфраструктуру MMF для миграции от 10 Gb до также 40 Gb или 100 Gb взаимодействия локальных сетей, или миграция от 40Gb к 100Gb.

Параметры для приемопередатчика Cisco QSFP28 100G оптически:

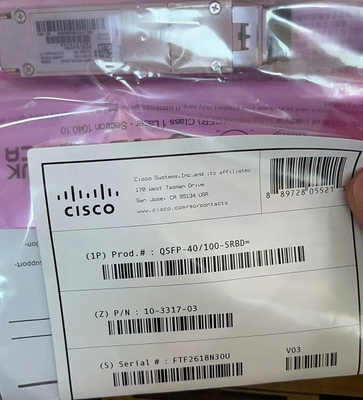

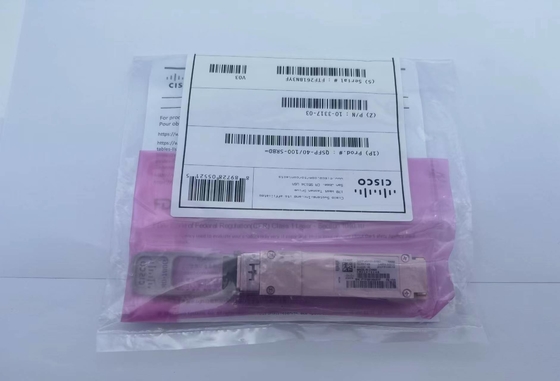

Фото для Cisco QSFP28 100G и приемопередатчика 40G QSFP-40/100-SRBD

Особенности и преимущества модулей Cisco QSFP28 100G оптически

●возможность двойн-тарифа 40Gb и 100Gb
●Совместимость в обратном направлении с 40Gb QSFP+ BiDi
●Форм-фактор QSFP28
●Работает над двухшпиндельной LC-connectorized инфраструктурой волокна MMF, таким же как СТАРШИЙ 10Gb и 40Gb BiDi
●Бортовое переднее исправление ошибки
●Оптически модуляция PAM4
●Двухнаправленная оптически технология
●Включает дифференциальный подъем к 100Gb от СТАРШЕГО 10Gb или 40Gb BiDi

Назад - совместимый с технологией 40Gb BiDi Cisco
Только Cisco предлагает совместимость в обратном направлении с родными приемопередатчиками 40Gb BiDi в форм-фактор QSFP28.

Как родное 40Gb BiDi, двойн-тариф 40/100 Gb BiDi передает двухнаправленно на оба волокна, используя номинальные длины волны 850nm и 910nm и пассивные фильтры передавать по мультиплексу разделения длины волны (WDM) на любом изоляте Tx конца и каналах Rx. В режиме 40Gb, он передает каналы andreceives 20Gb NRZ на каждое волокно, для полной агрегатной ширины полосы частот 40Gb.

В режиме 100Gb, оно приводится в действие каналы 50Gb PAM4, для полной агрегатной ширины полосы частот 100Gb. Технология PAM4 включает тариф данных 50Gb с сигнализировать на тарифы 25Gbaud. он 40/100G BiDi содержит коробку передач для того чтобы перевести сигнал от формата 4x25G, уроженца к форм-фактору QSFP28, к формату 2x50Gb для оптически домена. Он также использует бортовую передн-ошибк-коррекцию (FEC) для уменьшения вероятности битовых ошибок. Это делает его возможным использовать настоящие передатчик и receivertechnology поколения.

Двойн-тариф 40/100 Gb BiDi предлагает множественные варианты миграции к клиентам Cisco которые в настоящее время работают или связи 10Gb или 40Gb в их архитектурах центра данных. Путем модернизировать сетевое оборудование один конец одновременно, операторы может работать гибкость в расписаниях и бюджетах.
