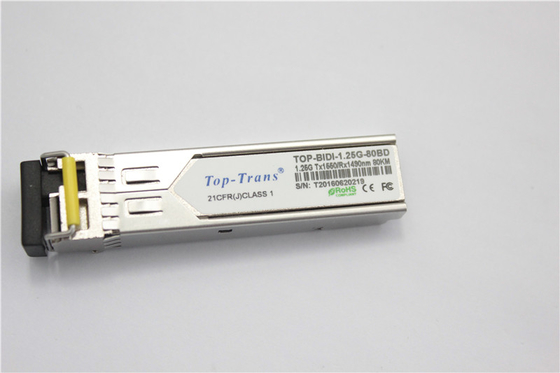

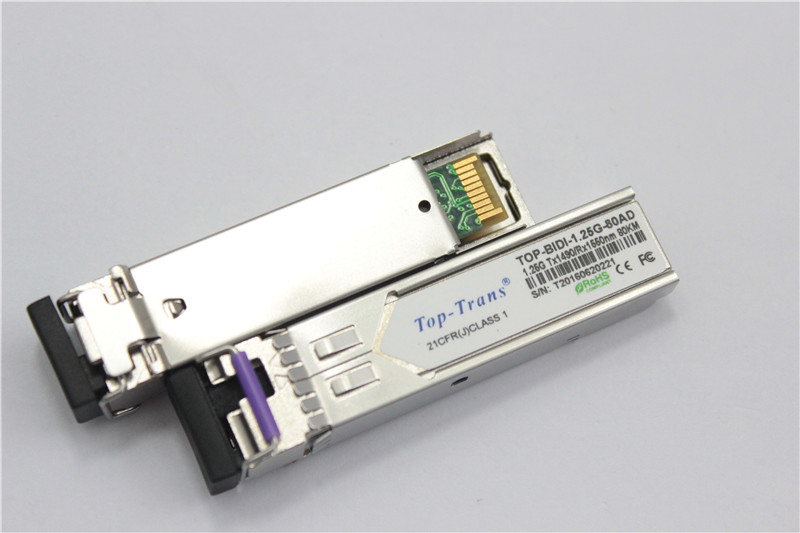

Приемопередатчик 80KM Rohs Toptrans BIDI 1.25G-80AD/BD SFP оптически



Модули волокна приемопередатчика 80KM BIDI 1.25G-80AD/BD оптически международные





Оптически модуль 80Km Fetures:





●Вверх по каналам передачи данных to1.25Gb/s



●Передатчик лазера DFB



●Фотодетектор PIN



●До 80KMon9/125μmSMF



●Горяч-pluggable след ноги SFP



●Тип pluggable оптически интерфейс BIDILC/UPC



●Диссипация низкой мощности



●Приложение металла, для более низкого EMI



●RoHS уступчивое и неэтилированное



●Электропитание Single+3.3V



●Интерфейс цифров поддержки диагностический контролируя



●Уступчивое withSFF-8472



●Реклама рабочей температуры случая: 0°C к +70°C



Расширенный: - 10°Cto +80°C



Промышленный: - 40°Cto+85°C



ПРИМЕНЕНИЯ



●Переключатель для того чтобы переключить интерфейс



●Быстрые локальные сети



●Переключенные применения Backplane



●Интерфейс маршрутизатора/сервера



●Другие оптически связи



СТАНДАРТ



●SFP+MSA уступчивое



●SFF-8472reversion9.5 уступчивое



●IEEE802.3-2005 уступчивое



●Telcordia GR-468-CORE уступчивое













Тип волокна	SMF
Температура	1310/1550nm
Электропитание	3.3V
Расстояние	80Km
Форм-фактор	SFP
Длина волны	1310/1550 nm
Сертификат	ROHS
Оптически коэффициент вымирания	9dB







Функции цифров диагностические



Приемопередатчики 1310&1550 SFP 1.25G 80KM поддерживают двухпрободный серийный комуникационный протокол как определено в SFPMSA. Оно



очень близко связанный с E2PROM определенным в стандарте GBIC, с такими же электротехническими условиями.



Стандартный ID SFP серийный обеспечивает доступ к данным по которые описывают возможности приемопередатчика, стандарту идентификации



интерфейсы, изготовитель, и другая информация.



Дополнительно, приемопередатчики 1310&1550 SFP 1.25G 80KM обеспечивают уникальный увеличенный цифровой диагностический контролируя интерфейс,



что позволяет доступу в реальном времени к параметрам прибора работая как температура приемопередатчика, переданный ток смещения лазера,



оптически сила, получила оптически силу и подачу напряжения приемопередатчика. Она также определяет изощренную систему сигнала тревоги и



предупреждающие флаги, который предупреждает пользователей когда определенные работая параметры внешни нормального диапазона фабрики установленного.



SFPMSA определяет распределение памяти 256 байт в E2PROM которое доступно над двухпрободным сдержанным последовательным интерфейсом на 8



address1010000X (A0h). Цифровой диагностический контролируя интерфейс использует 8 сдержанный адрес 1010001X (A2h), поэтому



первоначально определенное серийное распределение памяти ID остается неизменно. Интерфейс идентичен к, и таким образом полно отстал



совместимый как со спецификацией GBIC, так и с согласованием источника SFP Multi.



Работать и данные по диагностик проконтролированы и сообщены регулятором приемопередатчика диагностик цифров (DDTC)



внутри приемопередатчика, который получать доступ к через двухпрободный последовательный интерфейс. Когда серийный протокол активирован, сериал



сигнал часов (SCL, ModDef1) произведен хозяином. Положительные данные по часов края в приемопередатчик SFP в те



этапы E2PROM которые не защищены от записи. Данные по часов отрицательного края от приемопередатчика SFP. Сериал



сигнал данных (SDA, ModDef2) двухнаправленн для серийной передачи данных. Хозяин использует SDA совместно с SCL для того чтобы отметить



начало и конец серийной активации протокола. Памяти организованные слова данным по asaseriesof8-bit которым можно обратиться к



индивидуально или последовательно.



Диагностики цифров для TOP-BIDI-1.25G-80AD/BD внутренне откалибрированы по умолчанию.
