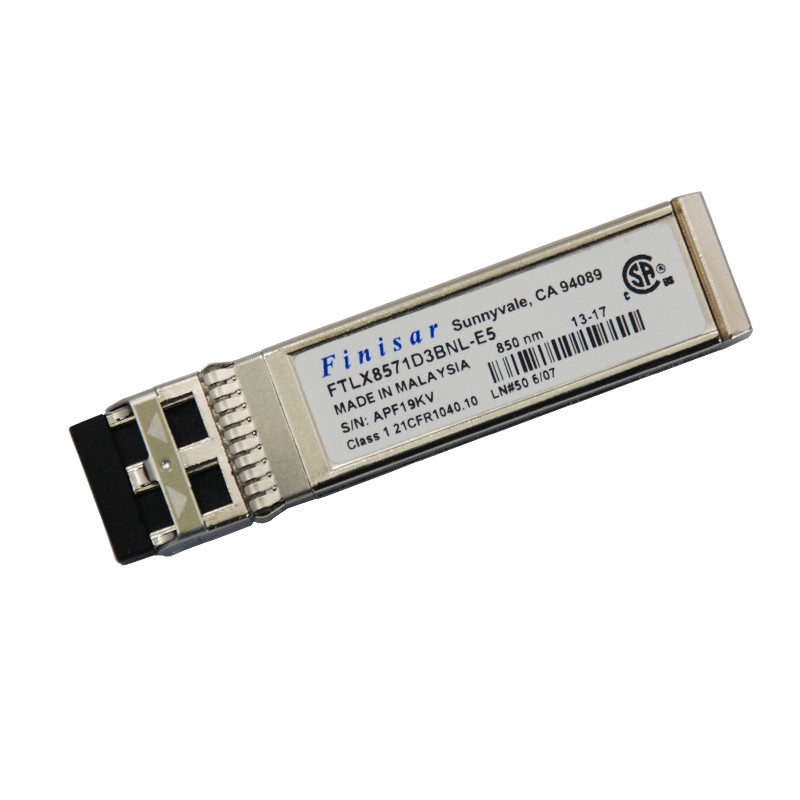

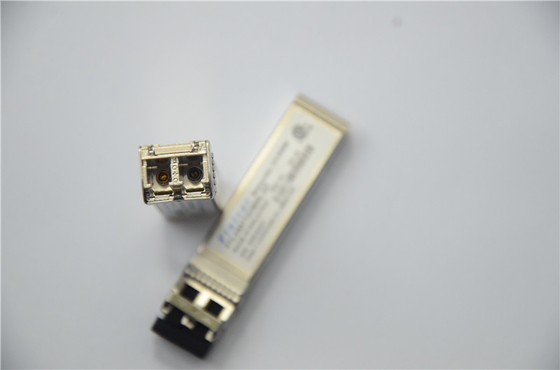

Оригинальный модуль FTLX8571D3BNL 10G 300m Fiber SFP 850nm Transceiver

Размер SFP+ с возможностью «горячей» замены

• Поддерживает скорость передачи данных от 1,25 Гбит/с или от 9,95 до 10,3 Гбит/с.

• Рассеиваемая мощность < 1 Вт

• Соответствует RoHS-6 (без свинца)

• Коммерческий диапазон температур от 0°C до 70°C

• Один источник питания 3,3 В. • Максимальная длина линии связи 300 м на MMF 2000 МГц-км.

• Неохлаждаемый лазер VCSEL 850 нм

• Электрический интерфейс ограничения приемника

• Дуплексный разъем LC • Встроенные функции цифровой диагностики.

ПРИЛОЖЕНИЯ

• 1000BASE-SX 1G Ethernet

• 10GBASE-SR/SW 10G Ethernet

ОсобенностьFTLX8571D3BNL

Трансиверы Finisar FTLX8571D3BNL с расширенным температурным диапазоном SFP+ поддерживают протокол двухпроводной последовательной связи, как

определено в SFF-8472.Он очень близок к E2 PROM, определенному в стандарте GBIC, с теми же электрическими параметрами.

Характеристики.Стандартный серийный идентификатор SFP+ обеспечивает доступ к идентификационной информации, описывающей

возможности, стандартные интерфейсы, производитель и другая информация.Кроме того, приемопередатчики Finisar SFP+ обеспечивают

улучшенный интерфейс цифрового диагностического мониторинга, который обеспечивает доступ в режиме реального времени к рабочим параметрам устройства, таким как

температура приемопередатчика, ток смещения лазера, передаваемая оптическая мощность, принимаемая оптическая мощность и питание приемопередатчика

Напряжение.Он также определяет сложную систему сигнальных и предупредительных флагов, которая предупреждает конечных пользователей о конкретных рабочих состояниях.

параметры выходят за пределы установленного на заводе нормального диапазона.SFF-8472 определяет 256-байтовую карту памяти в E2 PROM, которая

доступный через двухпроводной последовательный интерфейс по 8-битному адресу 1010000X (A0h).Интерфейс цифрового диагностического мониторинга

использует 8-битный адрес 1010001X (A2h), поэтому первоначально определенная карта памяти серийного номера остается неизменной.

Интерфейс идентичен и, таким образом, полностью обратно совместим как со спецификацией GBIC, так и с SFP Multi Source.

Соглашение.Полный интерфейс описан в документе Finisar Application Note AN2030: «Digital Diagnostics Monitoring

Интерфейс для оптических приемопередатчиков SFP».

Информация о работе и диагностике контролируется и сообщается цифровым

Диагностический контроллер приемопередатчика (DDTC) внутри приемопередатчика, доступ к которому осуществляется через двухпроводной последовательный интерфейс.Когда

последовательный протокол активирован, последовательный тактовый сигнал (SCL, Mod Def 1) генерируется хостом.Часы с положительным фронтом

данные в приемопередатчик SFP в те сегменты E2 PROM, которые не защищены от записи.Часы с отрицательным фронтом

данные с приемопередатчика SFP.

Сигнал последовательных данных (SDA, Mod Def 2) является двунаправленным для последовательной передачи данных.Гостья

использует SDA в сочетании с SCL, чтобы отметить начало и конец активации последовательного протокола.Воспоминания организованы как

ряд 8-битных слов данных, которые могут быть адресованы индивидуально или последовательно.Для получения дополнительной информации см. SFF-

документацию 8472 и указания по применению Finisar AN-2030.Обратите внимание, что оценочная плата FDB-1027 доступна с

Программное обеспечение Finisar ModDEMO, обеспечивающее простую связь через двухпроводной последовательный интерфейс.
